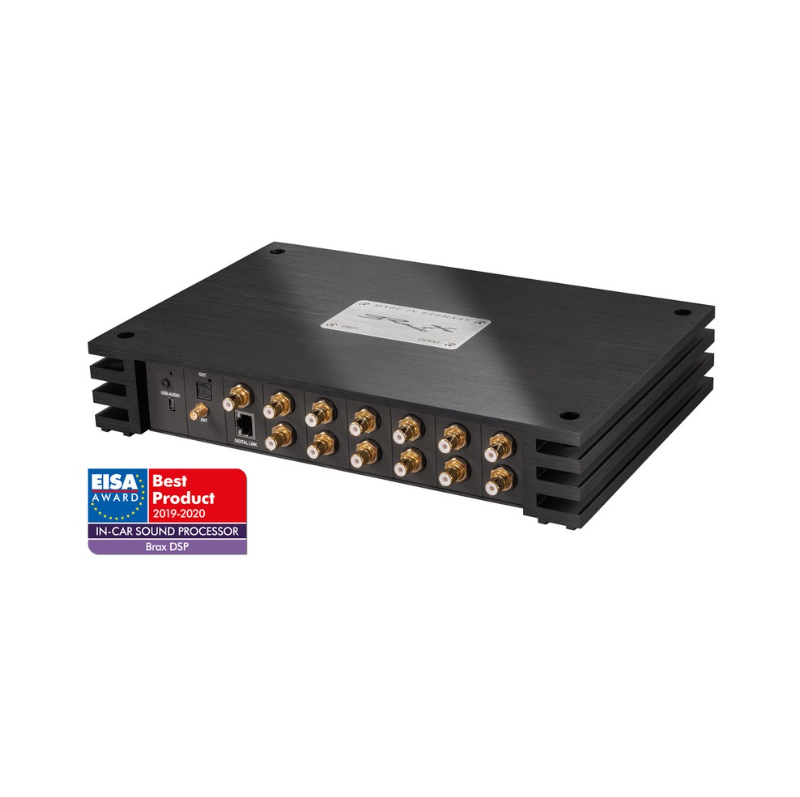

BRAX DSP

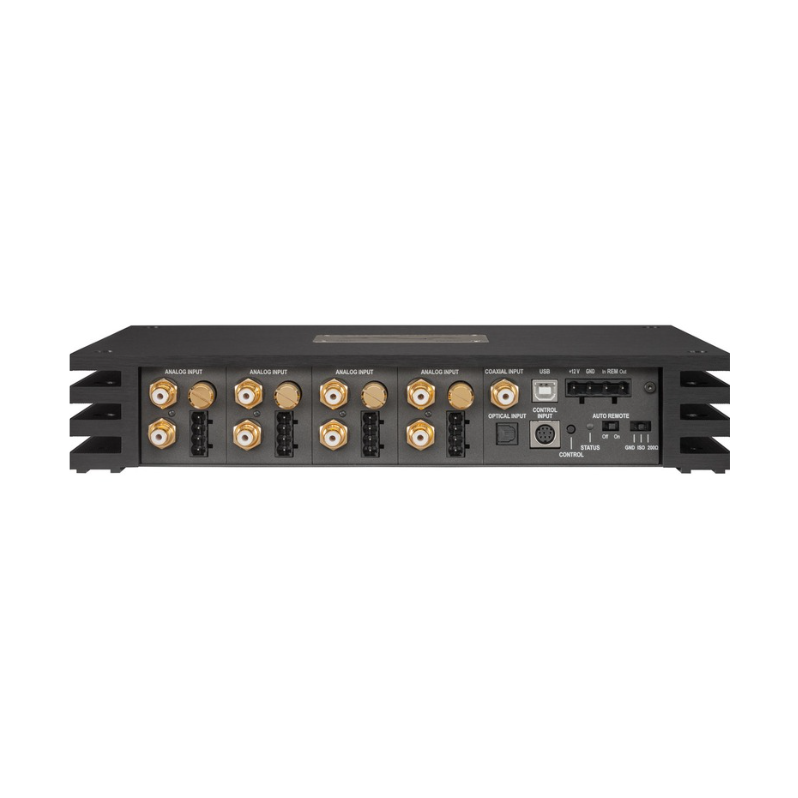

Entrées : Jusqu'à 8 entrées RCA/Cinch + 8 entrées haut-parleurs haut niveau

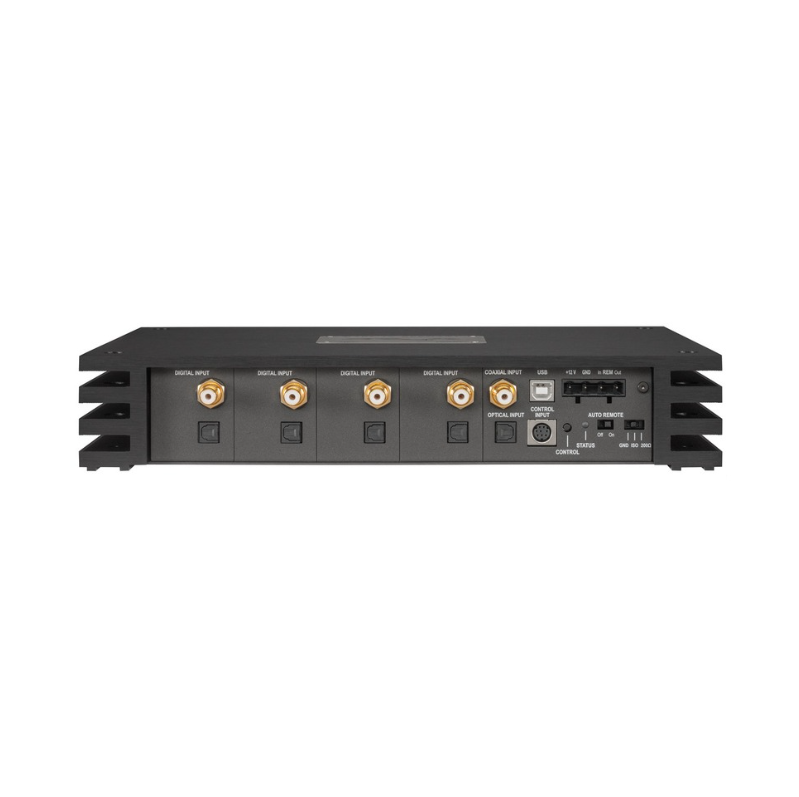

Entrées (option 2) : Jusqu'à 4 entrées SPDIF stéréo optiques/coaxiales
Entrée SPDIF optique : 12–96 kHz
Entrée SPDIF coaxiale : 12–192 kHz
Entrée télécommande : Oui

Sensibilité d'entrée RCA/Cinch : 1 – 8 V
Sensibilité d'entrée haut niveau : 3,5 – 30 V

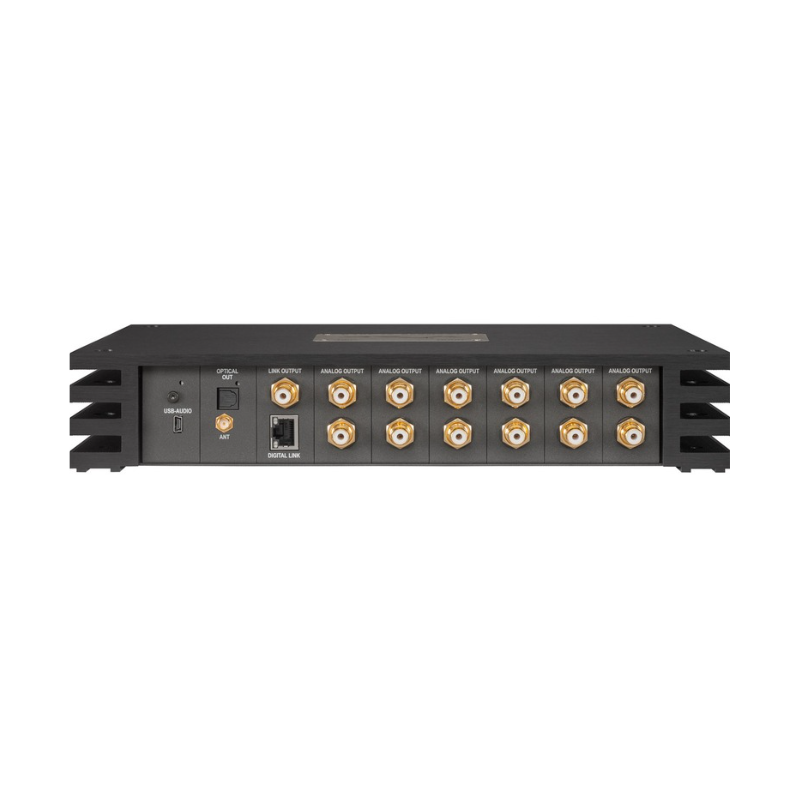

Sorties : Jusqu'à 12 sorties RCA/Cinch

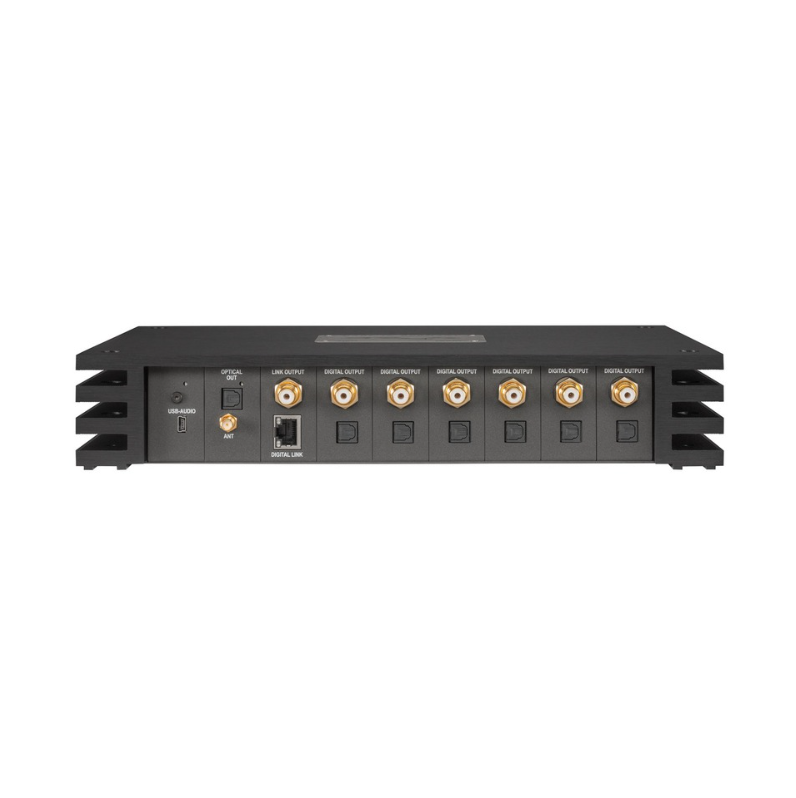

Sorties (option 2) : Jusqu'à 6 sorties SPDIF stéréo optiques/coaxiales (48/96/192 kHz)
Sortie télécommande : Oui
Sortie SPDIF Link : Oui

Tension de sortie : Réglable 2 / 4 / 8 V RMS

Réponse en fréquence : 5 Hz – 80 000 Hz

Résolution DSP : 64 bits
Puissance DSP : 3 x 295 MHz (3,6 milliards opérations MAC/s)
Taux d'échantillonnage : 192 kHz
Type de DSP : 3 processeurs de signal audio Sigma350

Convertisseurs A/N disponibles : Asahi Kasei AK5572EN 32 bits
Convertisseurs N/A disponibles : ESS ES9039Q2M 32 bits
Convertisseurs N/A alternatifs : Asahi Kasei AK4490EQ 32 bits

Rapport S/B (entrée numérique, pondéré A) : 122 dB
Rapport S/B (entrée analogique, pondéré A, convertisseur ESS) : 130 dB
Rapport S/B (entrée analogique, pondéré A, convertisseur AKM) : 116 dB

THD+N entrée numérique : < -108 dB (0,0004 %)
THD+N entrée analogique : < -104 dB (0,0006 %)

IMD entrée numérique : < -98 dB (0,0013 %)
IMD entrée analogique : < -94 dB (0,002 %)

Diaphonie (convertisseur ESS, 1 kHz) : < -110 dB
Diaphonie (convertisseur AKM, 1 kHz) : < -110 dB

Tension de fonctionnement : 10,5 – 16 V (max 5 sec jusqu'à 6 V)
Consommation de courant : 2400 mA
Courant sortie remote max : 500 mA

Température de fonctionnement : -40 °C à +70 °C

Fonctionnalités supplémentaires :
Concept d'entrée/sortie modulaire
2 emplacements BEC
Interrupteur de mise à la terre
Coprocesseur 32 bits
Entrée de contrôle
Circuit ADEP.3
Commutation automatique remote
Contrôle de volume DiSAC (avec BRAX MATRIX MX4 PRO)
DiSAC 2.0 (avec BRAX REVELATION RX2 PRO équipé d'un module d'entrée numérique)

Dimensions (H x L x P) : 310 x 200 x 56 mm
Dimensions impériales : 12,21 x 7,87 x 2,21"

Étendue de la prestation :
1 processeur BRAX DSP CORE (modèle noir)
1 t-shirt BRAX
1 câble USB
2 clés Allen
1 certificat

Remarque : Le modèle CORE inclut le DSP complet avec dissipateur et panneaux latéraux vierges. Au moins un module de sortie est requis pour utiliser le DSP.
