Guide Technique
Car Audio
Comprendre, dimensionner et régler correctement une installation audio automobile. Retrouvez les recommandations essentielles de VL CAR AUDIO pour construire un système performant, fiable et durable.
La méthode VL CAR AUDIO
Chez VL CAR AUDIO, chaque installation est pensée autour d'un objectif simple : obtenir le meilleur équilibre possible entre performance, fiabilité, qualité sonore et sécurité.
Le choix d'un amplificateur, d'un subwoofer, d'un caisson, d'une alimentation ou d'un câblage ne doit jamais être effectué uniquement en fonction de la puissance annoncée.
Ce guide vous permet de mieux comprendre les principaux éléments d'une installation et d'éviter les erreurs courantes.
Notre priorité
Une installation correctement dimensionnée offre davantage de dynamique, moins de distorsion et une meilleure fiabilité dans le temps.
En cas de doute, demandez conseil avant de réaliser votre montage.
Dimensionnement de l'amplificateur
Un amplificateur doit être choisi en fonction de la puissance RMS réelle du subwoofer et de l'impédance finale.
Subwoofer 600 W RMS → ampli recommandé environ 900 à 1200 W RMS, selon l'impédance et l'application.
Moins de distorsion
Un amplificateur correctement dimensionné travaille plus confortablement et conserve une meilleure réserve dynamique.
Meilleure dynamique
La réserve de puissance permet de reproduire les variations musicales avec davantage de contrôle.
Chauffe maîtrisée
Un système correctement dimensionné limite les situations de fonctionnement extrême.
Tenue en puissance
Le système conserve davantage de stabilité lorsque le niveau d'écoute augmente.
Choix de l'impédance
L'impédance finale doit toujours rester compatible avec l'amplificateur utilisé.
- Respecter impérativement l'impédance minimale de l'ampli.
- L'impédance réelle peut évoluer lorsque le subwoofer fonctionne dans son caisson.
- Câbler correctement les bobines selon l'impédance recherchée.
La priorité doit rester la stabilité et la compatibilité du système, et non la recherche de la puissance maximale à tout prix.
Choix du caisson
Caisson clos
Grave précis, rapide et polyvalent. Une solution particulièrement intéressante pour une utilisation quotidienne.
Bass-reflex
Permet d'obtenir davantage de rendement et de pression. Le volume et l'accord doivent être calculés correctement.
Passe-bande 4ᵉ ordre
Une chambre close et une chambre bass-reflex. Bon compromis entre puissance, rendement et propreté.
Passe-bande 6ᵉ ordre
Deux chambres avec évents. Rendement très élevé et forte pression lorsqu'il est correctement calculé.
Un passe-bande mal conçu peut entraîner un fonctionnement inadapté du subwoofer. Le calcul du volume, des évents et de l'accord doit être réalisé avec précision.
Alimentation & consommation
Plus la puissance du système augmente, plus la demande électrique devient importante. L'alimentation doit donc être dimensionnée en conséquence.
| Puissance RMS | Consommation indicative |
|---|---|
| 1 000 W RMS | 80 – 100 A |
| 2 000 W RMS | 160 – 200 A |
| 3 000 W RMS | 240 – 300 A |
| 5 000 W RMS | 400 – 500 A |

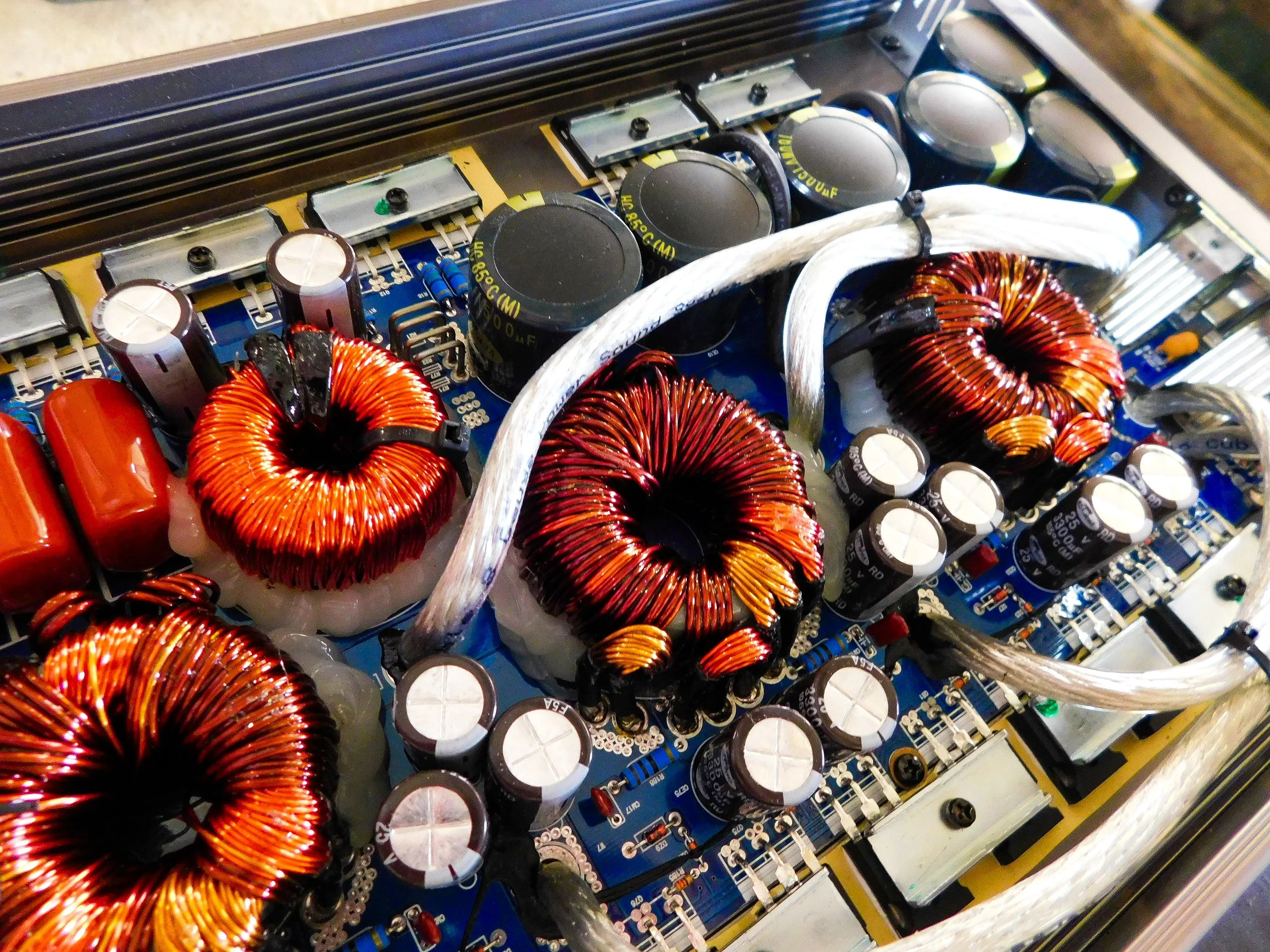

Amplificateurs analogiques
- Très bonne qualité sonore selon la conception.
- Très stables.
- Consommation généralement plus élevée.
- Dissipation thermique plus importante.
Amplificateurs numériques
- Excellent rendement.
- Consommation généralement réduite.
- Format compact.
- Très intéressants pour les installations à forte puissance.

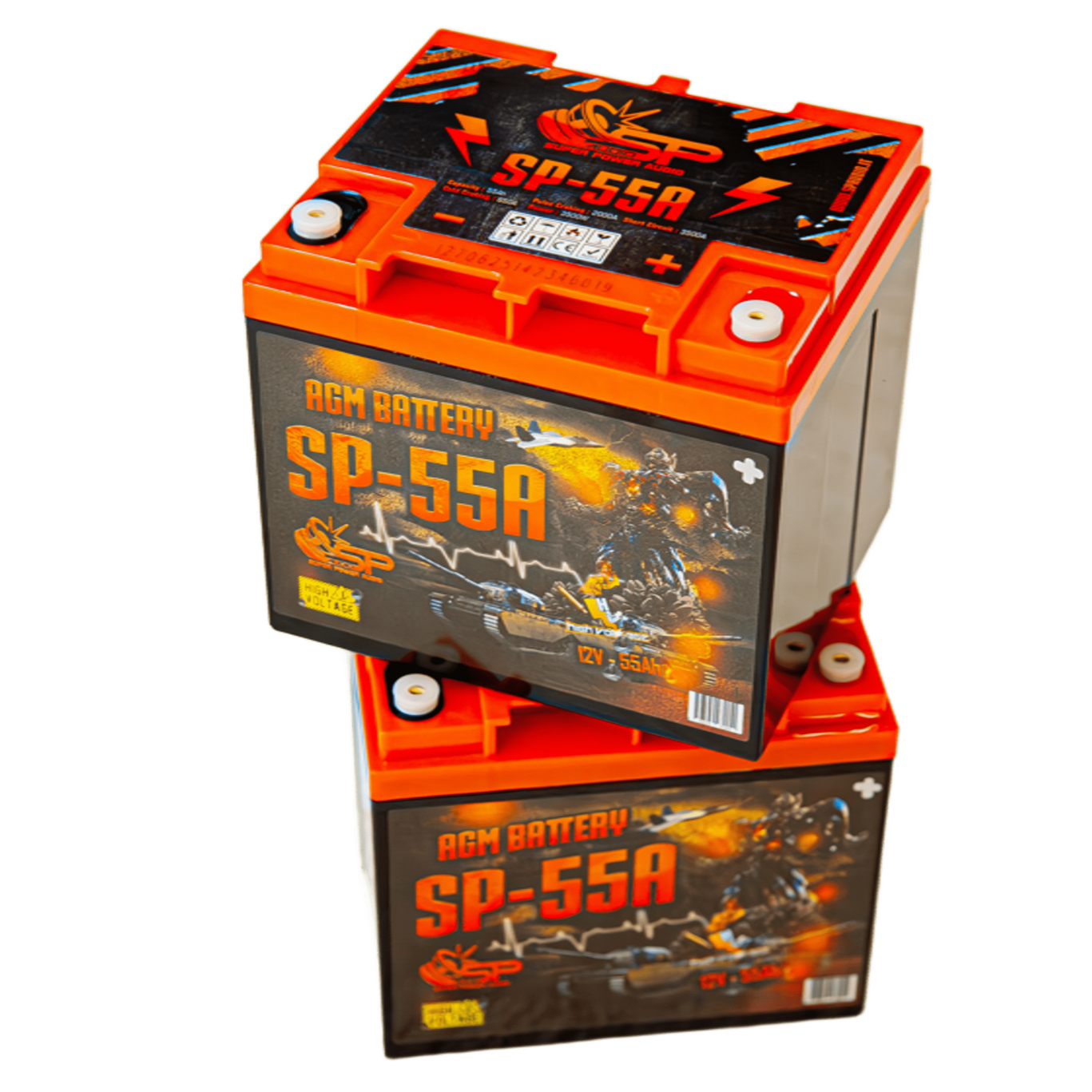

Batteries & alimentation électrique
Pour des batteries montées en parallèle
- Même technologie.
- Même capacité Ah.
- Même capacité de décharge.
- Même marque et modèle idéalement.
- Même âge lorsque cela est possible.
- Batterie Lithium + AGM
- Batterie Lithium + batterie d'origine
- Batteries de capacités Ah différentes
- Batteries présentant des caractéristiques de décharge très différentes
Un montage inadapté peut entraîner des différences de courant, des échauffements et une usure prématurée des batteries.

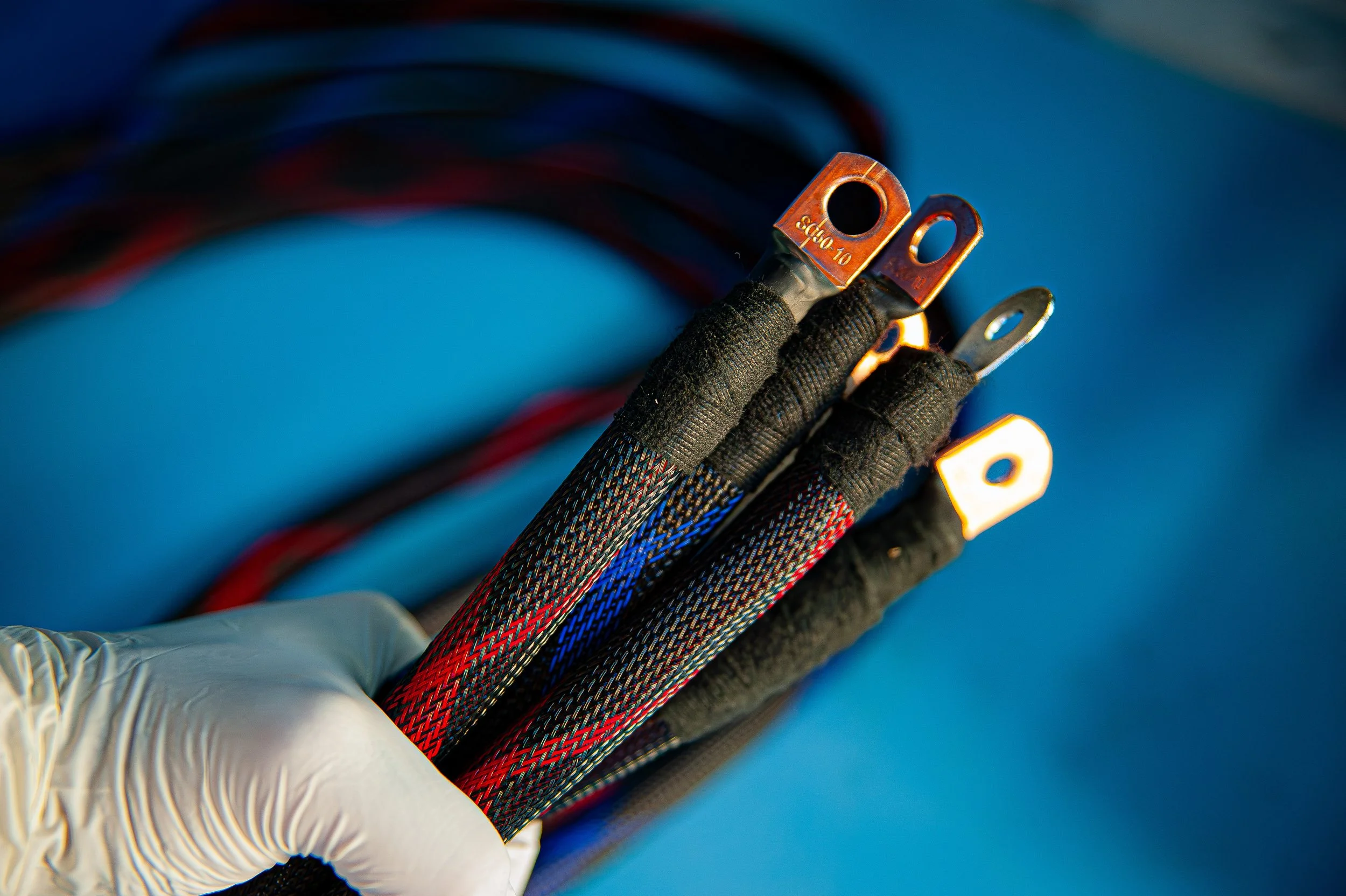

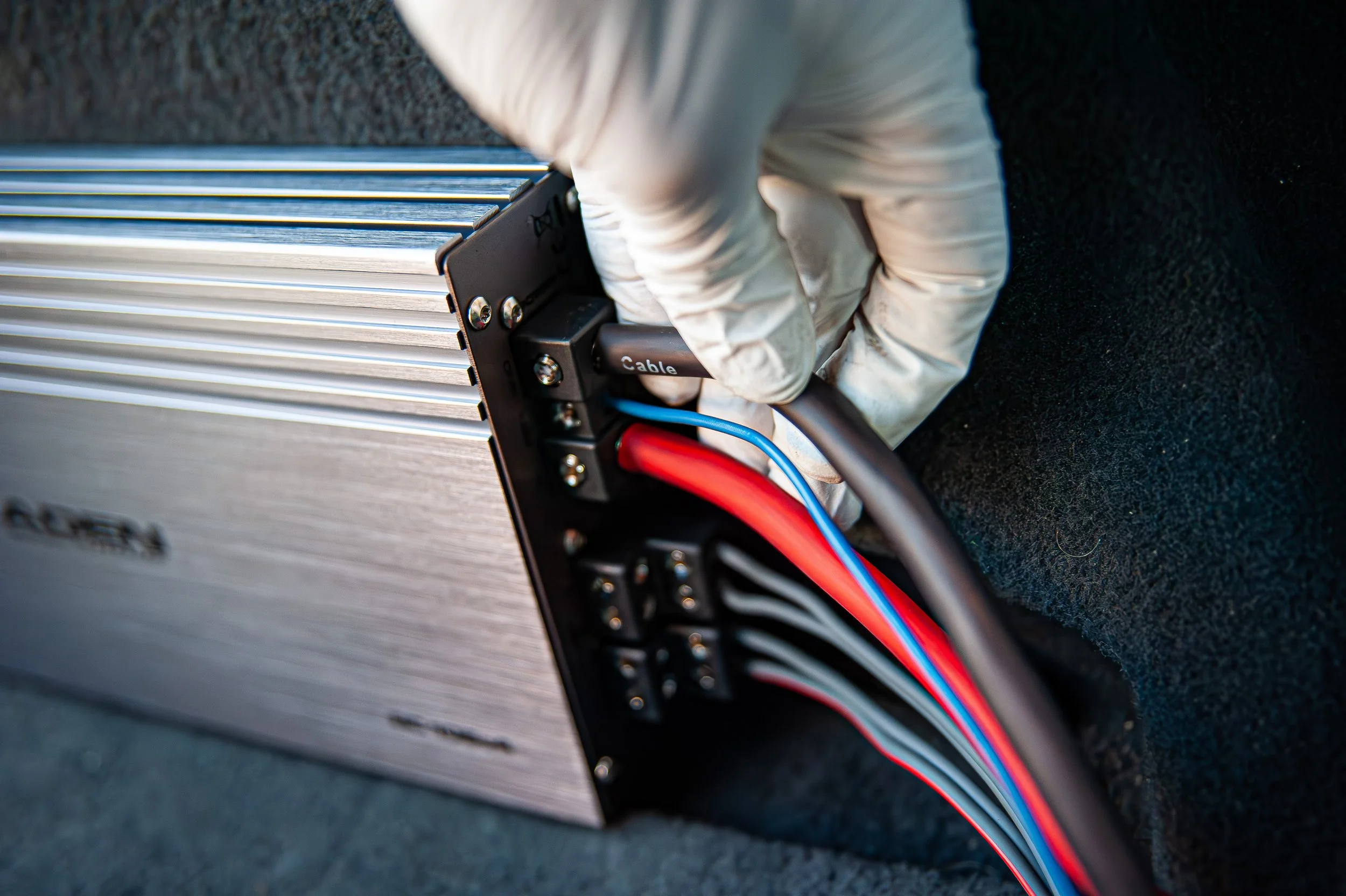

Règles de câblage
La section du câble dépend notamment de la puissance, de la longueur du câble et du type d'amplificateur.
| Section | Application indicative | Longueur indicative |
|---|---|---|
| 10 mm² | Jusqu'à 400 W RMS | 3 – 4 m max. |
| 20 mm² | Jusqu'à 1 000 W RMS | 4 – 5 m |
| 35 mm² | 1 000 – 2 000 W RMS | 5 – 6 m |
| 50 mm² | 2 000 – 5 000 W RMS | 6 – 7 m |
| 70 mm² | 5 000 – 7 000 W RMS | 7 – 8 m |

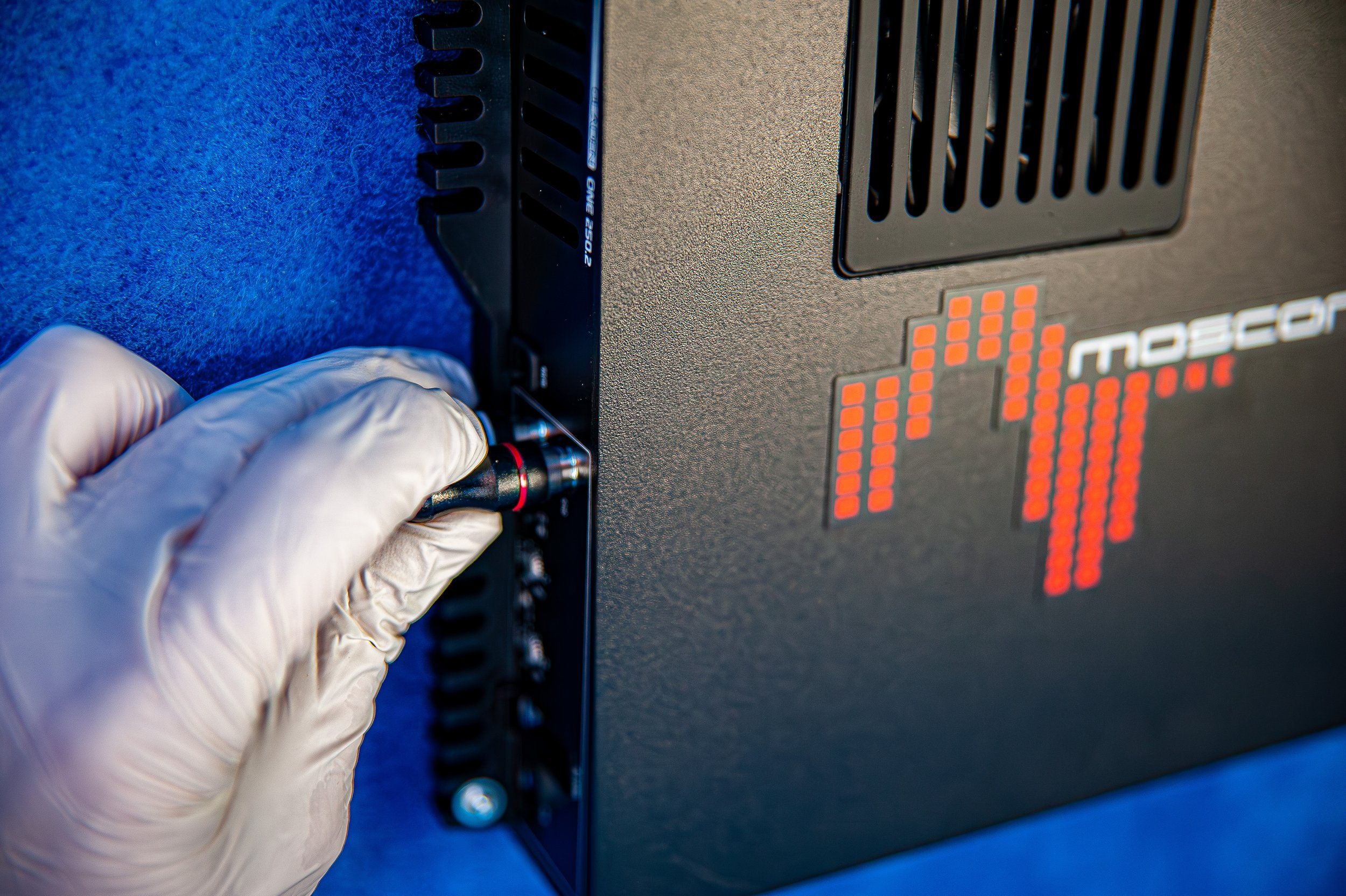

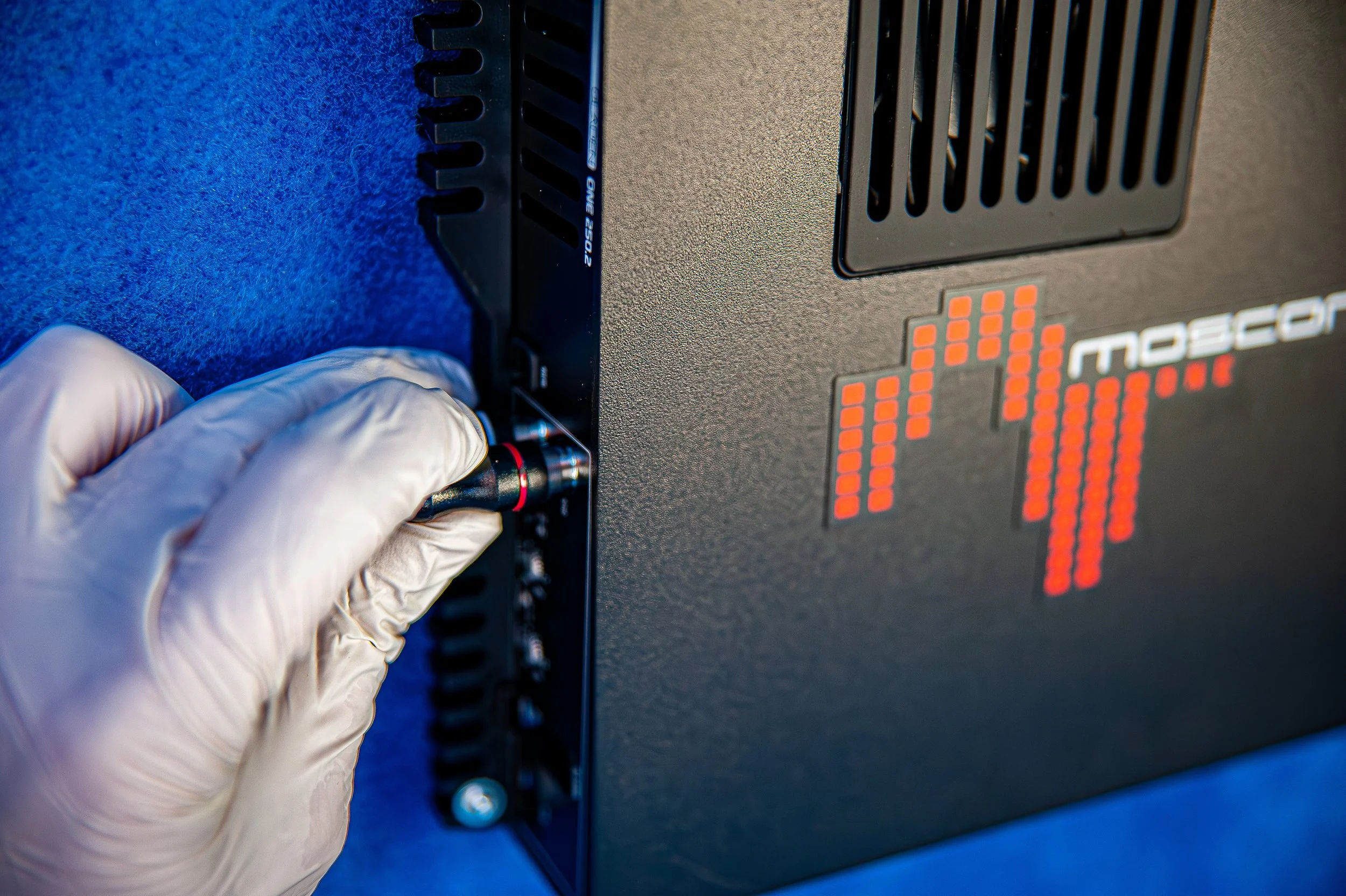

RCA sur amplificateur 4 canaux
Lorsqu'une source dispose d'une seule sortie RCA et qu'un amplificateur 4 canaux doit être alimenté, il est possible d'utiliser des dérivations adaptées.
01 — RCA de qualité
Utiliser un câble RCA adapté à la longueur nécessaire.
02 — Dérivations
Utiliser les adaptateurs en Y nécessaires.
03 — Stéréo
Conserver correctement les canaux gauche et droit.
04 — Alimentation
Vérifier également l'alimentation et les masses de l'amplificateur.
Réglages de l'amplificateur
Gain
- Bass Boost : 0
- Égalisation : neutre au départ
- Volume de référence autoradio : environ 70 à 75 %
- Augmenter progressivement le gain.
- Réduire dès apparition de distorsion.
Filtre passe-bas — LPF
- Environ 70 à 90 Hz selon l'installation.
- Pente 12 ou 24 dB/octave selon le système.
Subsonic
- Particulièrement important en bass-reflex et passe-bande.
- Réglage à adapter à l'accord réel du caisson.
- Une valeur de quelques Hz sous l'accord peut être utilisée selon l'application.
⚠️ Bass Boost
Le Bass Boost doit être utilisé avec énormément de prudence. Dans une installation correctement réglée, il est généralement préférable de conserver cette fonction à 0.
Une accentuation excessive peut augmenter fortement les contraintes sur le subwoofer et favoriser le clipping.
Schémas de câblage
Les schémas de câblage doivent être réalisés en fonction de la configuration exacte du système : nombre de bobines, impédance, amplificateur et montage souhaité.
Bobine D1
Configuration à double bobine 1 Ω.
Bobine D2
Configuration à double bobine 2 Ω.
Bobine D4
Configuration à double bobine 4 Ω.
Besoin d'un schéma ?
Contactez VL CAR AUDIO avec la référence exacte de votre matériel.
La méthode VL CAR AUDIO
Une installation performante ne dépend pas uniquement de la puissance affichée sur les produits. Chaque élément doit fonctionner correctement avec les autres.
⚠️ Garantie & recommandations VL CAR AUDIO
Pour toute question concernant votre installation, nous vous recommandons de demander conseil avant de réaliser le montage. Cela permet d'éviter les erreurs de dimensionnement, de câblage ou de réglage.
La garantie couvre les défauts du matériel conformément aux conditions applicables. Les problèmes liés à un montage incorrect ou à une installation qui n'a pas été réalisée par VL CAR AUDIO peuvent ne pas être couverts.
