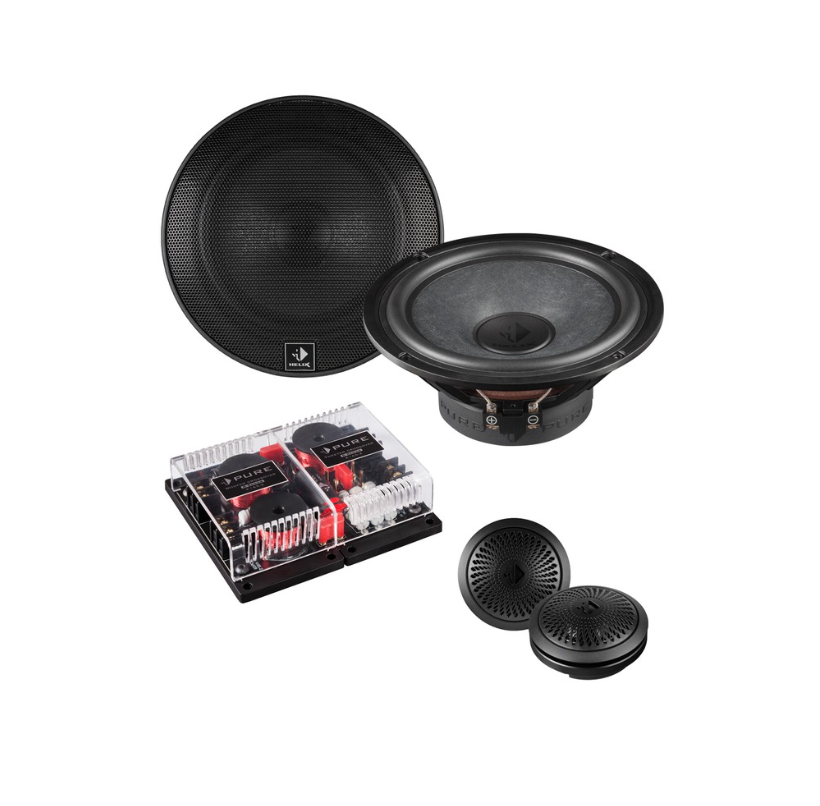

ESB 5,6K2

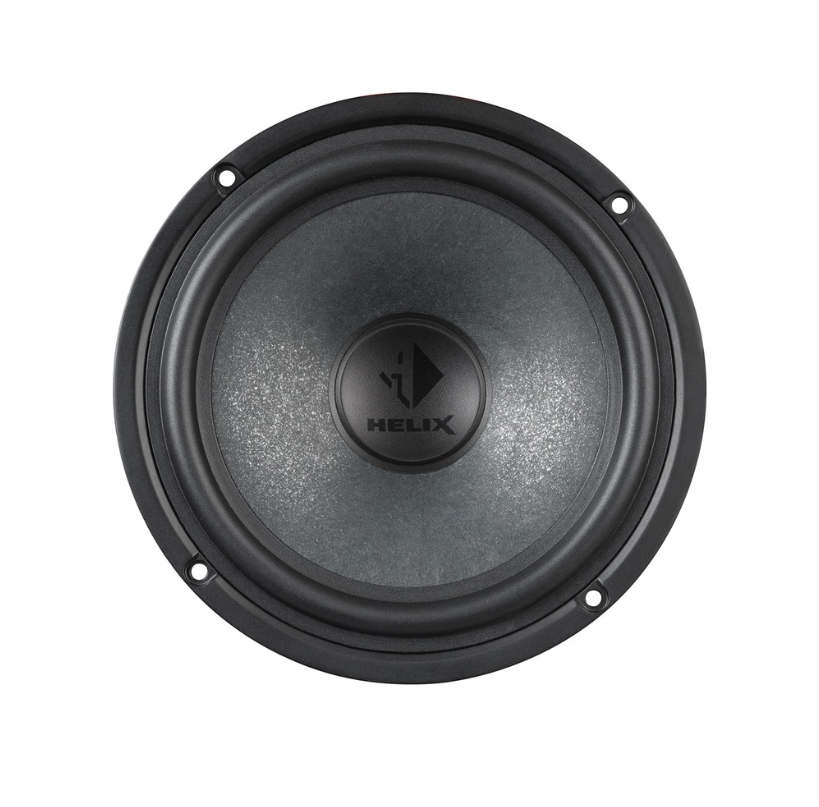

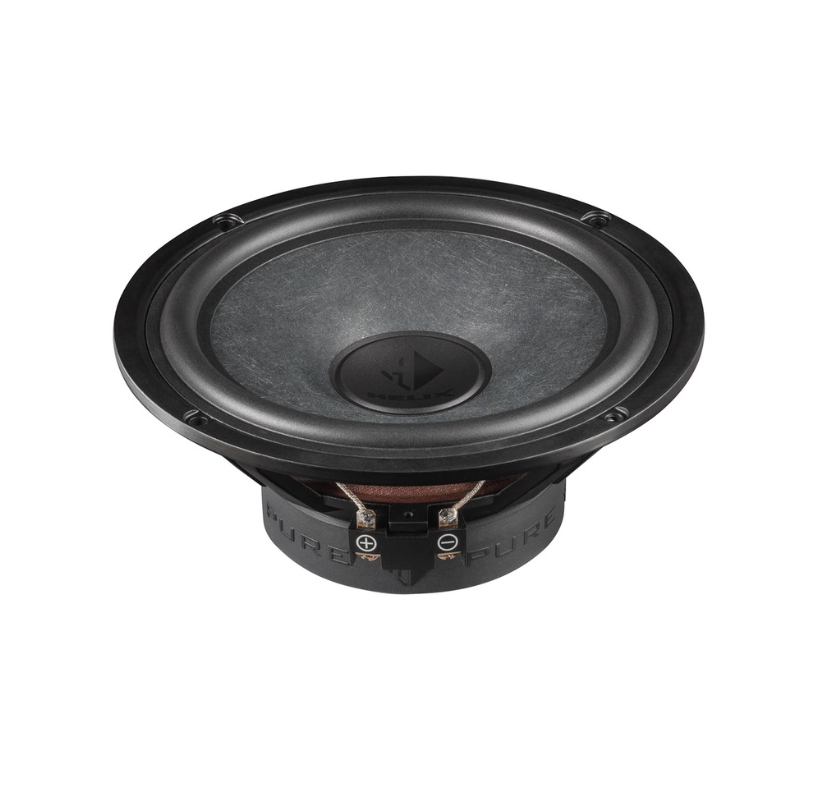

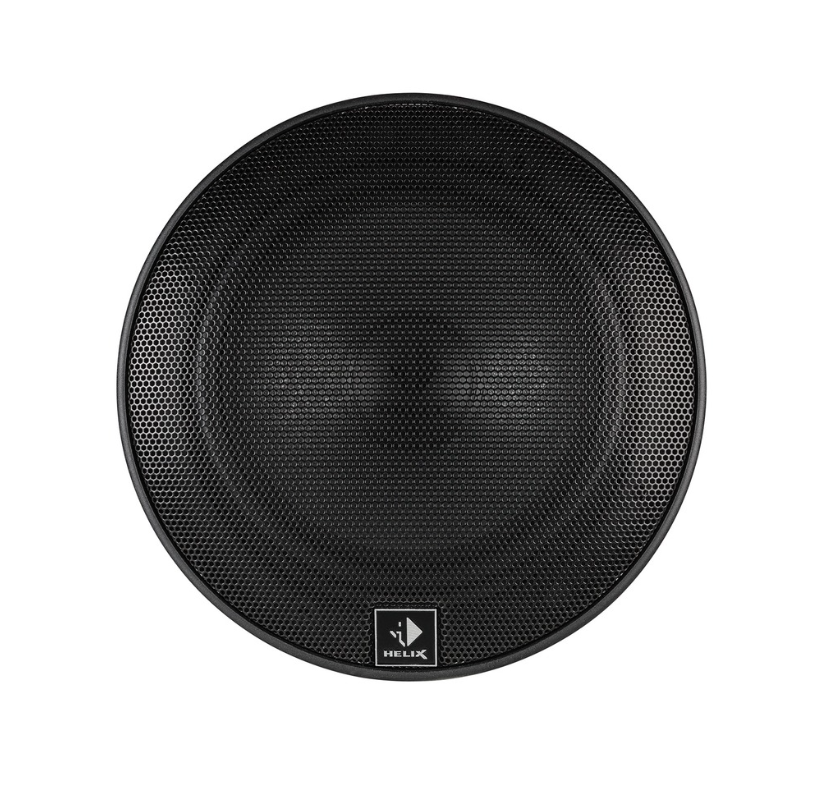

Mid-Woofer 6.5” / 165 mm

Type de haut-parleur : Component Mid-Woofer

Dimensions : 6.5” / 165 mm

Impédance nominale : 3 Ohms

Puissance :

• Continu (RMS) : 160 W

• Crête : 320 W

• Amplificateur recommandé : 60 – 280 W RMS

Sensibilité :

• 92 dB @ 1W/1m

• 95 dB @ 2,83V/1m

Paramètres techniques :

• Résistance de la bobine (Re) : 2,5 Ohms

• Diamètre de la bobine : 25 mm

• Résonance en air libre (Fs) : 71,3 Hz

• Facteur de qualité électrique (Qes) : 0,5

• Facteur de qualité mécanique (Qms) : 4,0

• Facteur de qualité total (Qts) : 0,45

• Compliance équivalente (Vas) : 9,47 litres

• Masse mobile (Mms) : 12,1 g

• Compliance mécanique (Cms) : 0,4 mm/N

• Force magnétique (BL) : 5,16 N/A

• Surface efficace du piston (Sd) : 143 cm²

• Excursion linéaire (Xmax) : 4,5 mm

Bande passante recommandée selon filtres HP :

• 48 dB/oct. : 50 Hz – 4 kHz

• 24 dB/oct. : 70 Hz – 4 kHz

• 12 dB/oct. : 80 Hz – 4 kHz

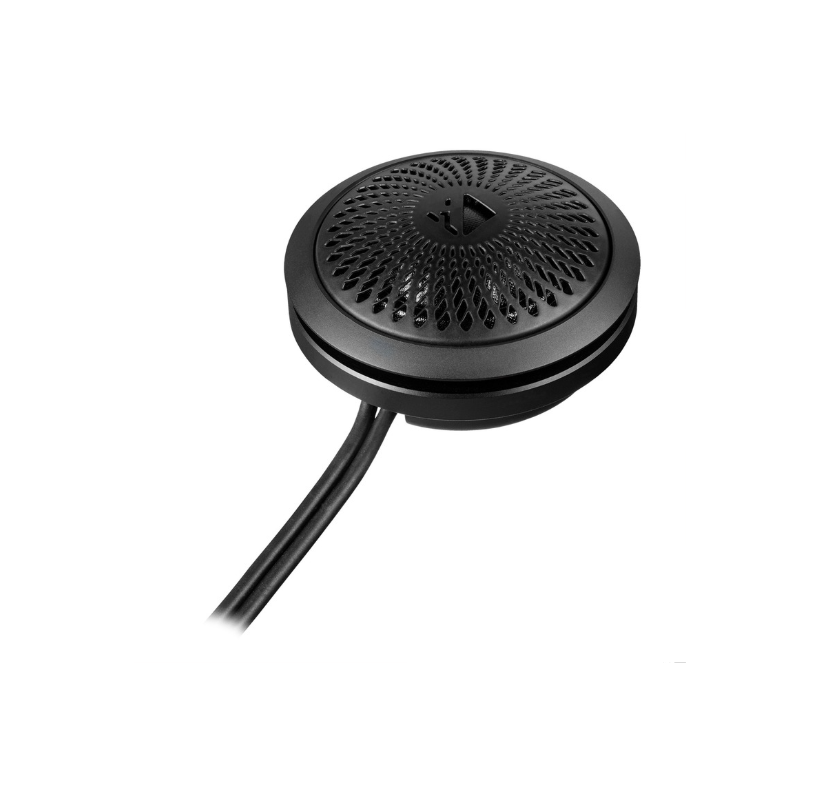

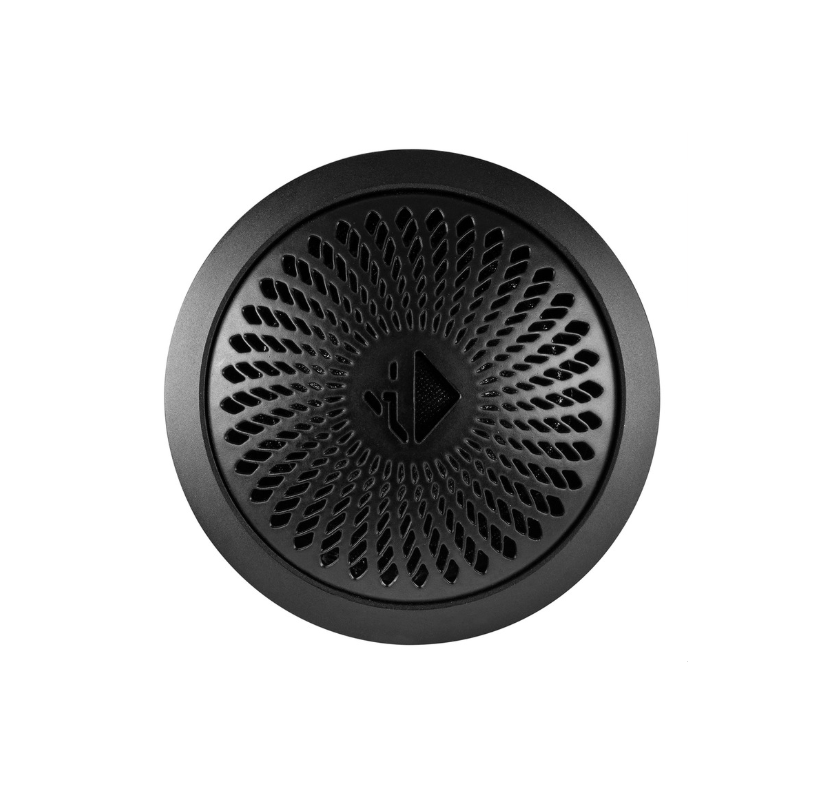

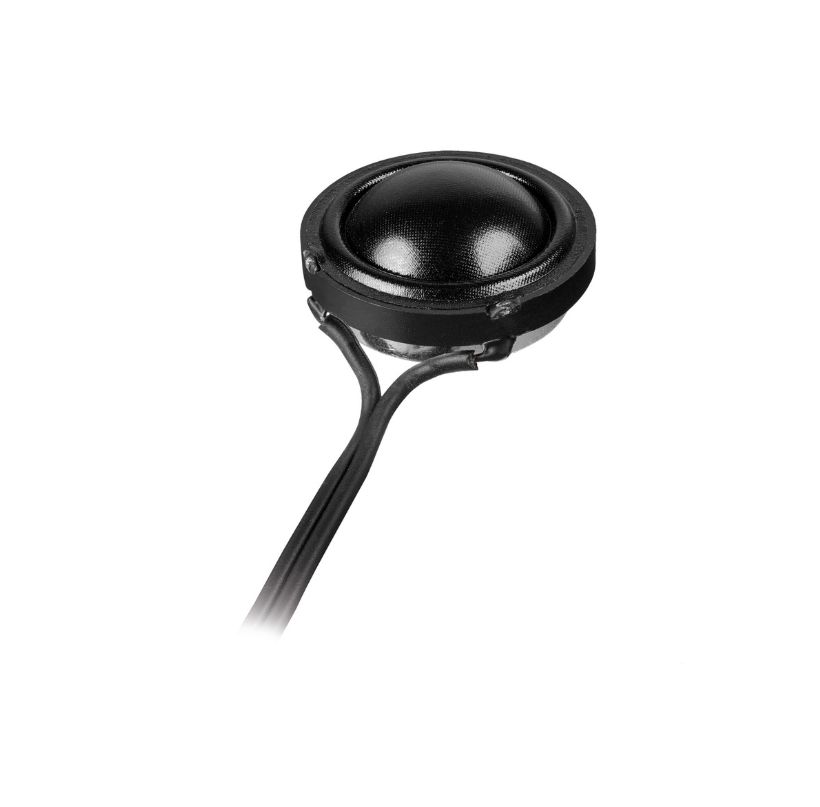

Tweeter 1.1” / 28 mm

Type de haut-parleur : Component Tweeter

Impédance nominale : 4 Ohms

Puissance :

• Continu (RMS) : 110 W

• Crête : 220 W

• Amplificateur recommandé : 40 – 150 W RMS

Sensibilité :

• 91,0 dB @ 1W/1m

• 94,0 dB @ 2,83V/1m

Paramètres techniques :

• Résistance de la bobine (Re) : 3,5 Ohms

• Diamètre de la bobine : 28 mm

• Résonance en air libre (Fs) : 710 Hz

• Facteur de qualité électrique (Qes) : 1,73

• Facteur de qualité mécanique (Qms) : 1,95

• Facteur de qualité total (Qts) : 0,91

Bande passante recommandée selon filtres HP :

• 48 dB/oct. : 1,2 kHz – 25 kHz

• 24 dB/oct. : 1,6 kHz – 25 kHz

• 12 dB/oct. : 2 kHz – 25 kHz

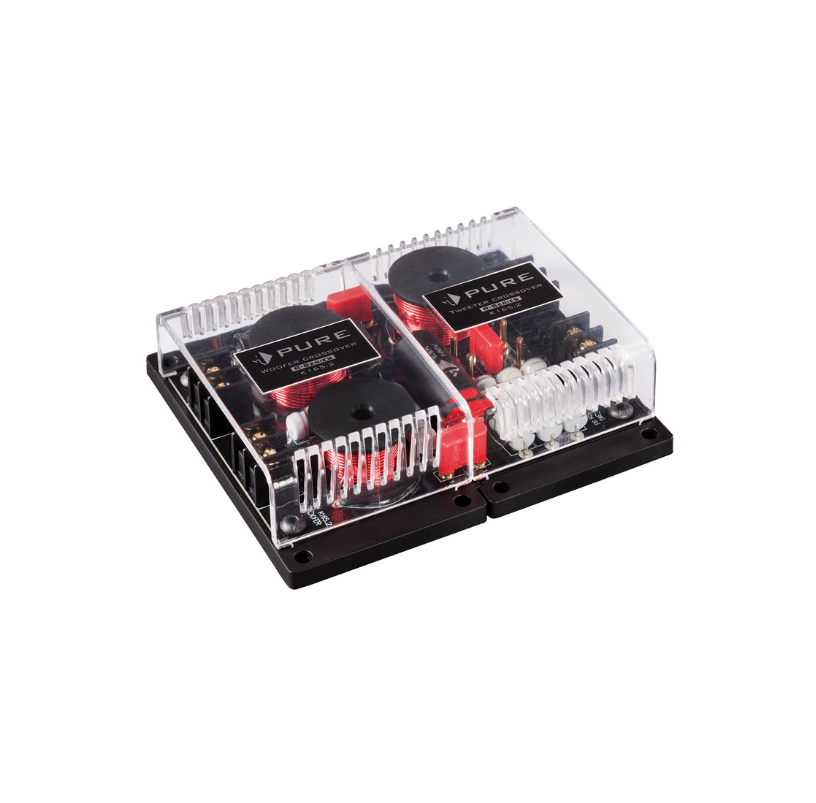

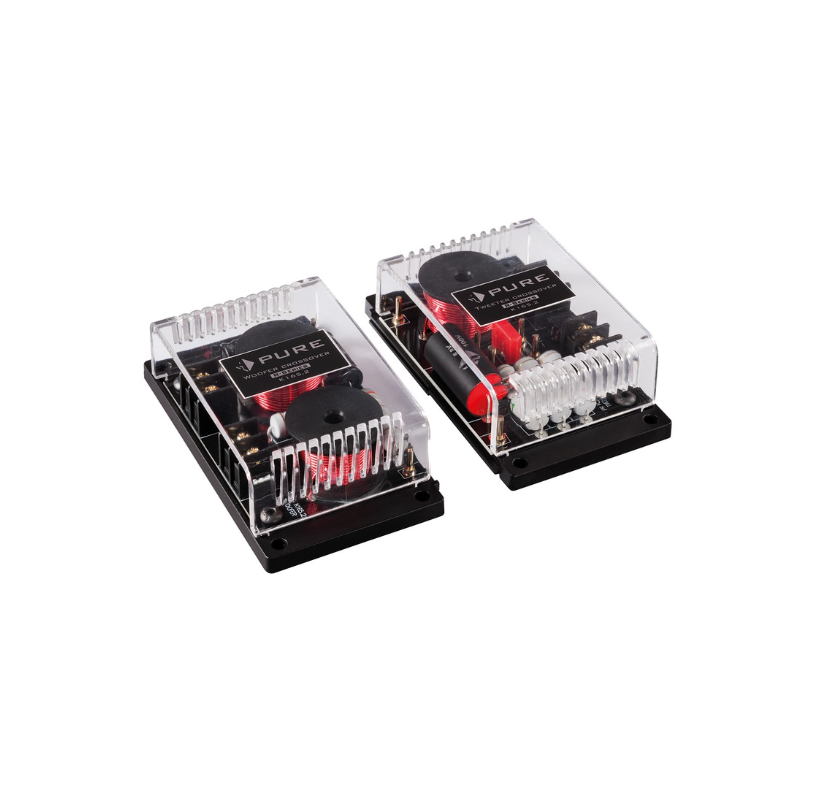

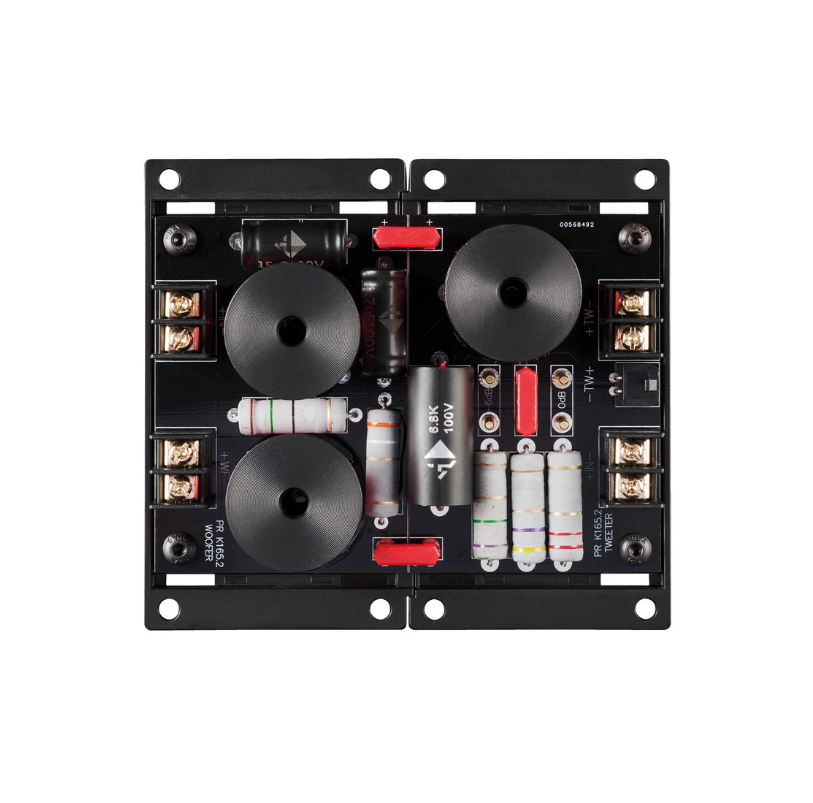

Filtre Passif 2-Way (Optionnel)

Type : 2-way Passive Crossover Network

Composants :

• Condensateurs diélectriques Polypropylene ou Mylar

• Résistances surdimensionnées et non inductives

Réglages :

• Tweeter : 2 niveaux d’ajustement (0 / -2 dB)

Fréquence de crossover : 2,1 kHz

Pentes :

• Low Pass : 12 dB/Oct Butterworth

• High Pass : 12 dB/Oct Butterworth

Sections :

• Low Frequency : ESB 5165

• High Frequency : ESB 5028

Puissance supportée : 300 W

Connectique : Câble jusqu’à 4,5 mm² (6 AWG)
